Внимание! Если на Вашу автомашину действует гарантия, то Вам перед установкой ксенона необходимо обязательно получить у продавца пакет документов, сохраняющих гарантию на автомобиль. Инструкция по установке. Утановка ксенона требует навыков работы с высоковольтной автомобильной электроникой, поэтому настоятельно рекомендуется производить установку в специализированных установочных центрах. К тому же в различных моделях автомобилей есть свои особенности при установке блоков розжига, ламп, укладке ксеноновой проводки. Доверьте установку ксенона специалистам в сервисном центре. Несмотря на максимальную адаптацию комплекта к установке на автомобили без штатного ксенона, установка ксенонового оборудования требует строгого соблюдения всех шагов описанных ниже. И если Вы все же решили произвести установку самостоятельно, то внимательно изучите инструкцию и аккуратно выполняйте описанные в ней действия. Установка Ксенона. Обеспечьте свободный доступ к фарам со стороны моторного отсека. Если доступ затруднен, демонтируйте фару. (На некоторых моделях автомобилей требуется снятие переднего бампера, аккумулятора и др.). Снимите защитную крышку фары (на европейских автомобилях), отсоедините разъем лампы, освободите крепежную пружину, удалите лампу из посадочного места. Просверлите в снятой крышке отверстие нужного диаметра, протяните через него провода ксеноновой лампы, установите уплотнительный манжет. Удалите защитный материал с колбы ксеноновой лампы. Внимание! Будьте с лампой аккуратны, держите в чистоте! Установите ксеноновую лампу в штатное посадочное место фары и зафиксируйте крепежной пружиной. Установите защитную крышку фары. Определите место установки блоков, желательно не подверженного воздействию высоких температур и повышенной влажности. Закрепите блоки на ровной поверхности при помощи болтов, саморезов или двустороннего скотча, с учетом длинны проводов от блока розжига до разъемов лампы. Блоки розжига нельзя устанавливать разъемом вверх, т. к. несмотря на то что все разъемы комплекта ксенона влагозащищены, влага скопившаяся в разъеме может проникнуть внутрь и произойдет короткое замыкание. Всю проводку следует закрепить специальными стяжками. Произведите коммутацию в соответствии с рекомендуемой монтажной схемой. Внимание! При установке ксенона в противотуманные фары, дополнительные фары на дугах и крыше автомобиля, необходимо обеспечить дополнительную гидроизоляцию и надежность крепления ксенонового оборудования, проводов и разъемов. Монтажная схема КСЕНОН. Установка биксенона. Установка биксенона на автомобиль требуется если в фарах установлены лампы с двумя нитями накала, т. е. одна лампа на ближний и дальний свет. В комплект биксенона помимо блоков розжига и ламп входит биксеноновая проводка, включающая в себя реле и предохранитель. Установка биксенона производится с помощью биксеноновой проводки аналогично описанию установки ксенона. Произведите коммутацию в соответствии с рекомендуемой монтажной схемой. Монтажная схема БИКСЕНОН Внимание! Т. к. комплект является дополнительным оборудованием, рекомендуется установить предохранители цепи питания ламп - 20А. Завершив монтаж оборудования, заведите двигатель, включите головной свет, проверьте работоспособность комплекта. Проверьте регулировку фар в сервисном центре. Внимание! Некоторые автомобили (Мерседес, БМВ, Ауди и др. после 2000 г. в.) могут быть оборудованы системой самодиагностики. После установки ксенона, возможно загорится контрольная лампа на приборной панели, сообщающая об ошибке в системе освещения. На эксплуатацию это не влияет, и Вы можете обратиться к специалистам для перепрограммирования бортовой системы управления. Они переключат режим контроля исправности ламп освещения с галогена на ксенон чтобы устранить ошибку. Так же в этих автомобилях обычный комплект ксенона может работать некорректно, либо не работать вовсе. Для установки ксенона на данный тип автомобилей требуется дополнительная установка «обманок» или комплектов ксенона со специальными блоками розжига, в которых «обманки» уже встроены.

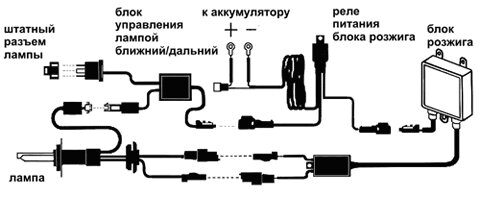

Общая схема подключения ксенона : Схема подключения ксенона с использованием релейного провода : 1. Откройте капот автомобиля 2. Визуально осмотрите пространство в районе фар автомобиля. Оцените возможность замены лампы и установки блока розжига . Если пространство ограничено , то : а) снимите аккумулятор и воздушный фильтр б) произведите демонтаж фары в) попробуйте подобраться к лампе со стороны подкрылка ( воспользуйтесь лючком в подкрылке , или демонтируйте локер , возможно будет необходимо снять колесо ) 3. Снимите заглушку фары , отключите питающий разъем от лампы и извлеките галогеновую лампу Внимание : не все лампы одинаковые , существует очень много цоколей Н1,Н3,H4,Н7,H8,Н11,H13,H27, 9004(HB1),9005(HB3),9006(HB4),9007(HB5) и др. Каждый из них имеет собственное крепление . Пример крепления для лампы Н1 Пример крепления для лампы Н7 4. В защитной крышке фары необходимо сделать отверстие , диаметром 25 мм , для того , чтобы вывести наружу провода к блоку розжига 5. Протяните провода через отверстие , и зафиксируйте резиновую заглушку в отверстии ( при необходимости воспользуйтесь силиконовым герметиком ) 6. Установите ксеноновую лампу в штатное место фары и надежно зафиксируйте. Внимание : убедитесь в надежности крепления лампы , ненадежное крепление может привести к пожару , или повреждению ! 7. Подключите питающие провода к штатному разъему (розетке) питания лампы ( черный - масса , цветной +12 ) 8. Закройте крышку фары . В результате у вас должно получится как на фото : Один провод идет на питание блока розжига , и 2 высоковольтных провода ( папа , мама ) 9. Найдите свободное место ( недалеко от фары , чтобы хватило длины проводов ) для установки блока розжига . Приоритетом обладают места , наиболее защищенные от загрязнений ,теплового нагрева и воздействий внешней среды . Рекомендуется обмотать блок розжига изолентой , или скотчем , если место установки неблагоприятное. 10. Используя монтажный набор закрепите блок розжига . Необходимо добиться жесткой фиксации балласта . Это можно сделать , используя монтажную скобу , закрепленную к кузову саморезами , или использовать двусторонний скотч и пластиковые стяжки . Внимание : не рекомендуется крепить балласты вблизи блока ABS . 11. Подключите питающий провод к блоку розжига ( соблюдайте полярность ) . Настоятельно рекомендуется пролить разъем силиконовым герметиком перед соединением. 12. Соедините высоковольтные провода ( мама , папа ) между блоком розжига и ксеноновой лампой . Внимание : разъемы очень тугие , обязательно соединить до щелчка ! Также рекомендуется дополнительно обмотать изолентой место соединения . 13. Если используется релейный провод , проведите коммутацию согласно вышеуказанной схеме. Данный вид подключения более правильный , ввиду того , что питание блоков идет напрямую от аккумулятора , снимается напряжение с бортовой сети автомобиля , возможные помехи сводятся к минимуму . 14. Уложите жгут проводов используя пластиковые стяжки 15. Повторите вышеуказанные действия со второй фарой автомобиля 16. Установите снятые элементы на место , и подключите аккумулятор
